Filtro

Introdução do produto

1.Reduzindo a emissão conduzida do inversor para a rede de energia.
2. Desempenho de atenuação excepcional de 150kHz ~ 30MHz.
3.Filtro de série terminal com design mais compacto e fino.
4.Melhorar a confiabilidade de todo o sistema.
5.N99 para o uso de barra de cobre, outros terminais.
6. Terminais para cobre e sufixo série P de filtro para altas correntes de fuga, adequados para uso em testes.
7. Barra de cobre e filtro do sufixo Série P em tolerância não simétrica e de capacitância cte causada por corrente de fuga máxima de 33mA (400VAC/50Hz)

Dados técnicos

1.Tensão nominal: 440/250 VCA
2. Freqüência operacional: 50 Hz
3. Corrente nominal: 10A ~ 2500A
4. Tensão de teste de alto potencial: P-E2100VDC/2secP-P 2100VDC12sec
5. Faixa de temperatura: -25C ~ 100C (25/100/21)
6.Design correspondente a:IEC/EN 60939、UL1283
7. Frequência típica de trabalho: 150 kHz ~ 30 MHz

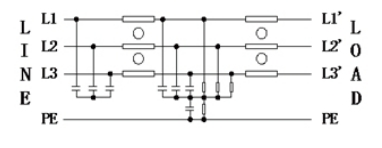

Esquema elétrico típico do filtro de entrada

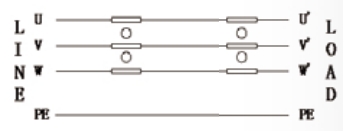

Esquema elétrico típico do filtro de saída

Aplicações Típicas

1. Acionamentos de motor de velocidade variável trifásicos, servoacionamentos, inversores e conversores

2. Dispositivos de conversão de energia, como máquinas e equipamentos automáticos

3. Equipamentos HVAC, elevadores, fornecedores de energia, UPS, máquina de moldagem por injeção e outras três fases se aplicam

4. Energia eólica, energia solar e outros novos sistemas inversores de energia

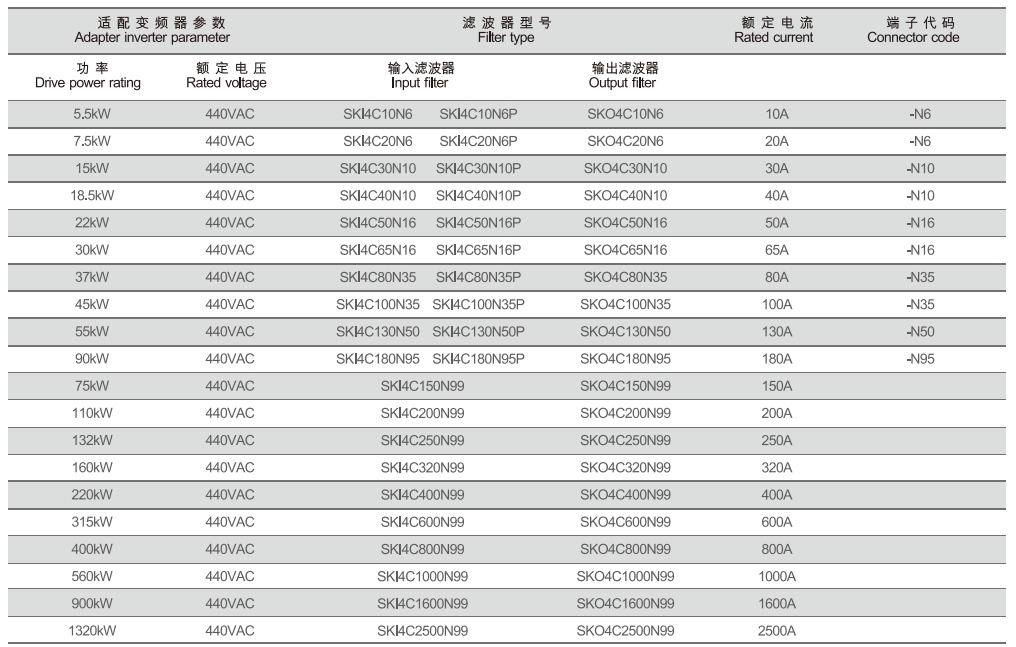

Tabela de seleção de filtros

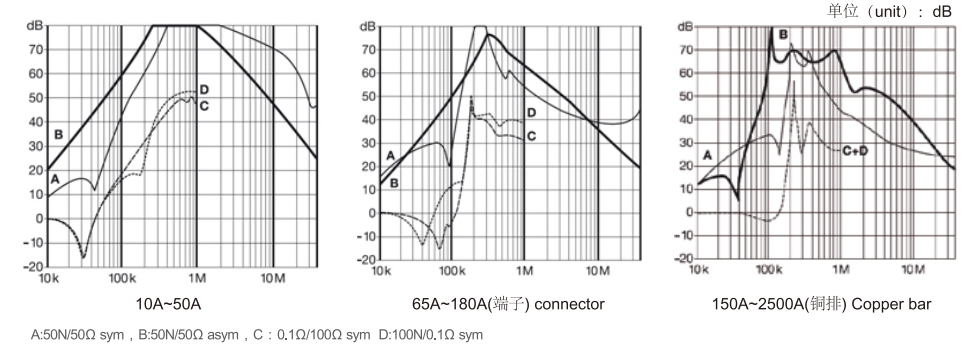

Input Filter Attenuation

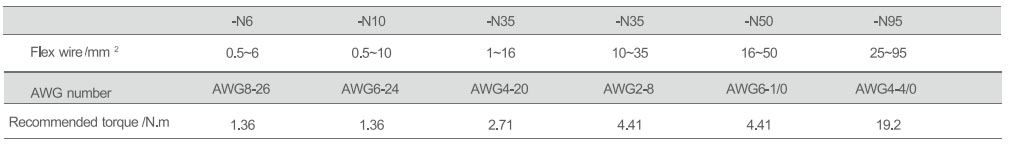

Filter Input/output Connector Cross Sections

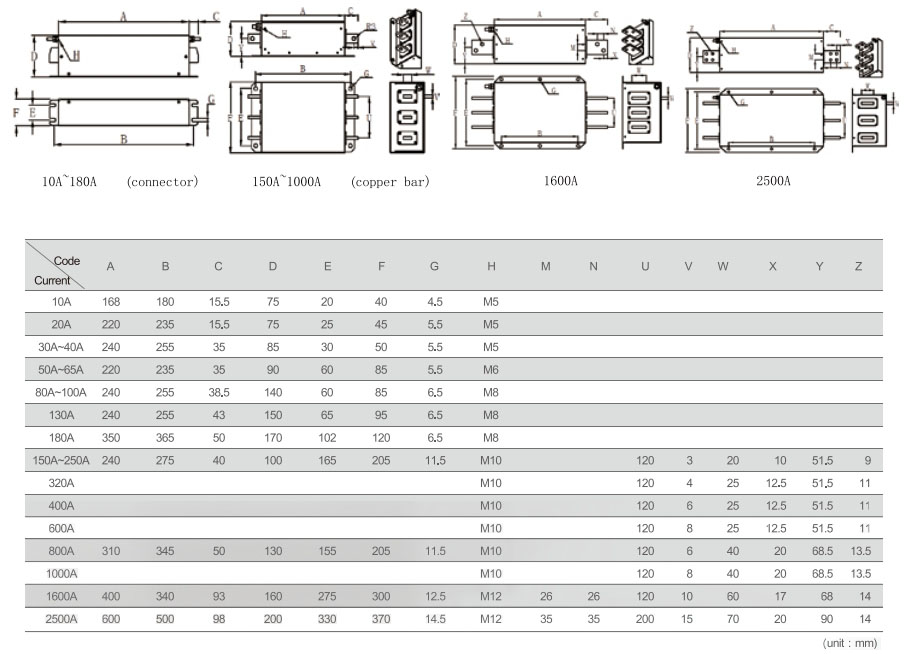

Tamanho do produto
